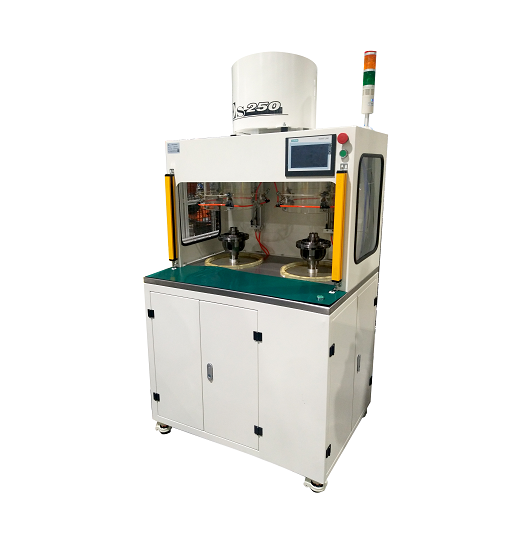

减速器自动喷油机
产品详情
产品询盘
分    享:



1.原理组成:

   系统由密闭储油罐,喷嘴,电磁阀,气源处理单元,控制器,PLC,触摸屏,零件安装工装,油雾罩,流量计,油雾分离机,管路接头等组成。具有结构 简单紧凑,上下料方便,环保安全,性能稳定可靠的优点。

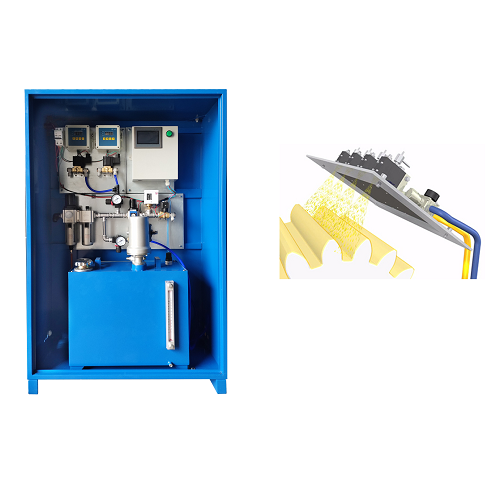

  密闭高压容器向系统提供稳定的压力油通过管道到达流量计,电磁阀,雾化喷嘴。经过计量的油品到达雾化喷嘴,被输送的压缩空气雾化后,喷向工件。

高压容器配有安全阀,液位开关,加油口,排油口等,可以跟主控系统联控,也可以单独接报警开关,随时监测油罐内的油量。

雾化喷嘴,是靠空气的动力使油雾化的喷嘴,阀采用的是宽型喷嘴。

零件喷油工装由碳钢表面喷涂加亚克力玻璃结构,有圆形防雾罩和聚氨酯密封垫圈,防雾罩上均匀分布8个喷嘴,实行双工位同时喷油。

工装的顶部装有油雾收集装置,可以吸走多余的油雾,并分离过滤至回油箱内,回油箱设置有液位开关,油满报警。

系统配置有齿轮流量计,可以根据情况设置喷油的流量。

系统配有电子称重装置,可以检测喷油量。

系统配有触摸屏,可以通过触摸屏调节系统的喷油量等相关参数,设有手动,自动按钮,并可以随时显示监控状态。

系统在操作台的两侧装有光幕安全报警系统,当操作人员碰触到安全线以内时,系统会自动停止,喷雾罩自动抬起。

系统配有油雾分吸收分离系统,应用离心分离及过滤技术,含油雾废气在引风机的作用下吸入过滤器内,在专用风叶下产生的离心力使20un级颗粒的油雾凝结

 为油滴,通过排油口回流到集油装置内,再经过多层机械过滤,滤掉3un级油污颗粒,经过该净化设备处理后,无油烟排放。





 3. 技术参数:



 型号

SOM-2A

电压

380VAC

气源压力

5-7KG

阀操作频率

1-120/分钟

工装尺寸

950*650*2400MM

喷油调节范围

10-240ML/MIN

油箱容量

20
