1. 概述及用途 :
OGS系列开式齿轮喷射润滑系统是将定量的润滑剂均匀喷洒到开式齿轮表面,在齿轮表面形成一层油膜,
从而实现对咬合齿轮润滑的一种高效润滑方式。根据喷射方式的不同,分为高压无气喷射润滑和空气雾化喷
射润滑两种形式。

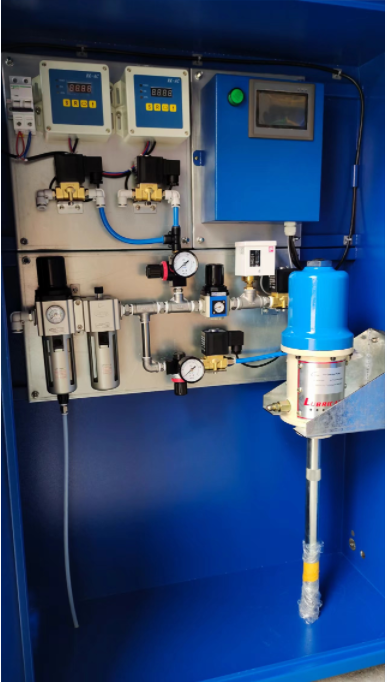

OGS-4D空气雾化喷射润滑系统,由高压柱塞泵,分油器,喷嘴,气源处理,监控系统组成,齿轮润滑宽
度范围从50mm到1.06m,根据不同的齿轮宽度,可以选择1至8个喷嘴组成系统。可以自动控制系统的运行时间,
间隔时间,可以与主设备连锁控制,系统配有压力报警,缺油报警,堵塞报警等,监控系统的运行。具有结
构简单,运行可靠,便于操作的特点。

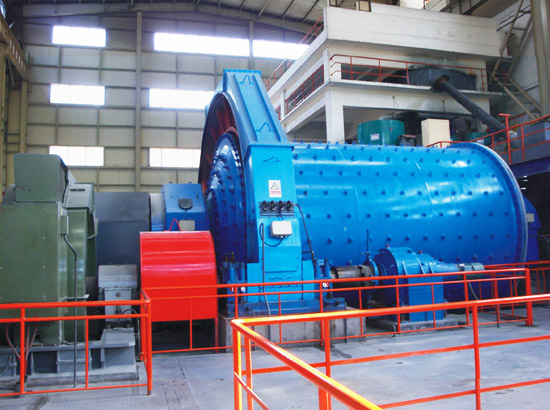

OGS系列齿轮喷油润滑装置广泛用于冶金、矿山、水泥、钢铁、电力等行业的大型齿轮副的润滑,如:
球磨机、棒磨机、回转窑等。
2.技术参数:
型号 |
OGS-4D |
电源电压: |
220VAC |
用油、脂范围: |
油:N320 脂:NGLI000-1#开式齿轮专用润滑脂 |
气源要求: |
0.5-0.8MPa |
系统压力: |
10-40MPa |
喷嘴到齿轮节圆距离: |
200mm |
喷雾直径: |
Ф127mm(距喷嘴200mm) |
电源电压: |
220VAC |
喷嘴数量: |
1-8个 |
齿轮宽度: |
50.8mm-1066.8mm |
气体耗量: |
0.8-1.05m³/min |
进气口: |
G1/2 |

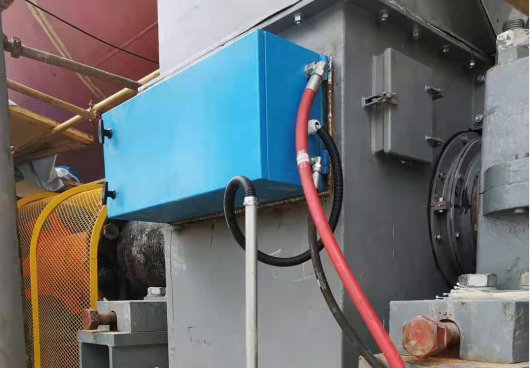

3.应用案例:
