一．系统构成：

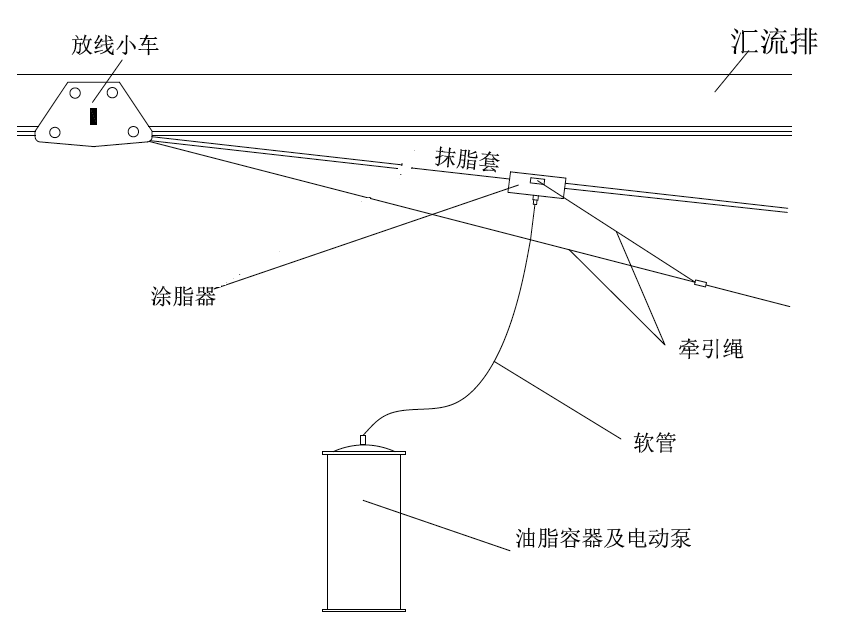

   TYX-120型机车高空接触线自动涂油装置由高压电动供脂泵，油脂储存桶，压油盘，

油量调节阀，涂脂器，管路，固定调节绳等组成。具有结构紧凑，重量轻，便于移动，

性能可靠的优点。

     系统配有的电动高压柱塞泵，具有压力高，吸油能力强，能够适合高粘度油脂的

输送。泵设有溢流阀，可以调整油泵的出油压力。配有适合油桶大小的压油盘，有

助于抽吸高粘度油脂。电控方面配有电流保护功能。

   涂脂器外壳采用高强度轻质材料，具有重量轻，强度高的优点。内部密封材料采

用高分子材料，具有抗磨损，密封性好，又不会对铜接触线表面造成损伤的特点。

内部采用特殊设计，使系统涂油过程密封性好，油路顺畅，涂抹均匀，现场施工方

便的优点。

二．系统参数：
