油脂定量加注机系统原理及配置

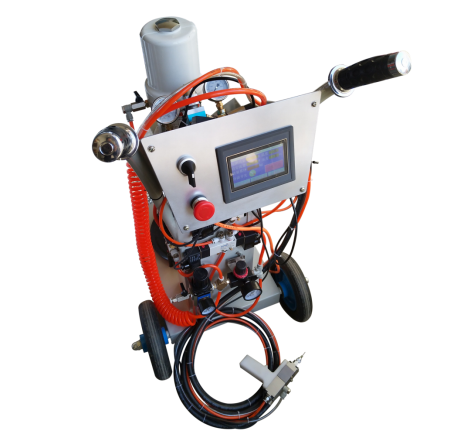

       DYQ-1定量注脂机由移动小车，气动顶升机构，气动柱塞泵，流量计， 调压阀，定量注油枪，

PLC控制器，液晶屏组成。系统具有结构紧凑，定量准确， 稳定可靠，便于移动，使用方便等优点。
       气动提升机构，可以自由升降气动注油装置，配有压油盘，可以打高粘度油 脂，压油盘上装

有进气口，可以边充气边提升，顺利换桶。打高粘度油脂时，可 以使升降装置给压油盘向下的作

用力，把油脂压入吸油口，使油泵不会吸空。
       气动柱塞泵配有双作用气缸，往复都可以吸油，提高了注油效率，节省了能 量。
       流量计选用高精度齿轮流量计，计量准确可靠，注油量可以随意调节，方便 实用。

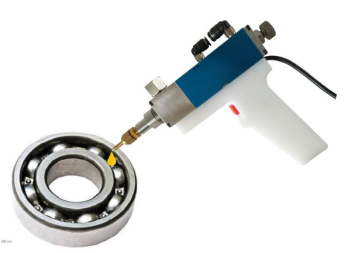

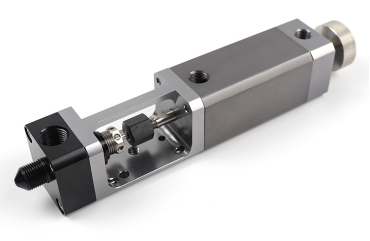

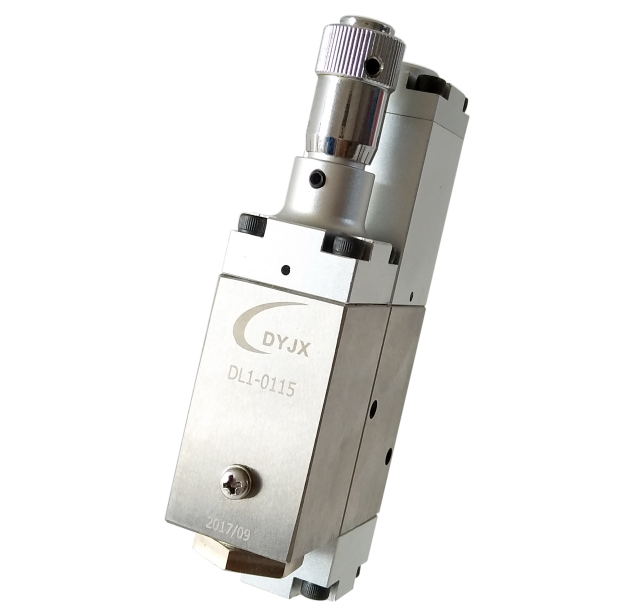

       定量加注枪采用气动控制，关闭迅速，不滴不漏，干净准确。
       控制采用PLC液晶显示，可以在触摸屏上设定所需加注量，有瞬间流量，累计流量。

有低液位显示报警，可以选配压力显示，温度显示，低温加热等功能。

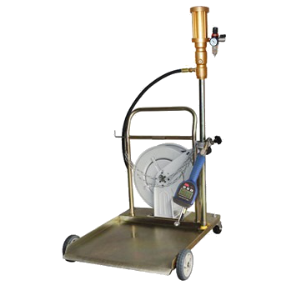

       移动小车可以很方便的在工厂车间各个不同的地点进行注油工作，单人即可 很方便

的操作。适用于工厂，流水线等场合的定量注油。 广泛应用于： 汽车球笼、球头、球

销自动定量加注油脂机，汽车天窗齿轮工件自动定量加注润滑脂 汽车雨刷马达自动油脂定

量加注机， 汽车转向轴零部件自动定量加注油脂机 汽车座椅流水线链条润滑，轴承自动定

量油脂加注， 气动弹簧定量涂油机。 钢珠轴承定量加注机， 自动脚轮铰链油脂注油机， 自

动化开关按钮设备定量加注机。 油封密封圈自动定量涂油机，气缸缸筒装配前预润滑涂脂。

总装线定量注脂系统，非标生产、流水线自动定量加注油脂机， 自动化生产线注脂装配机。

黄油定量加注系统技术参数

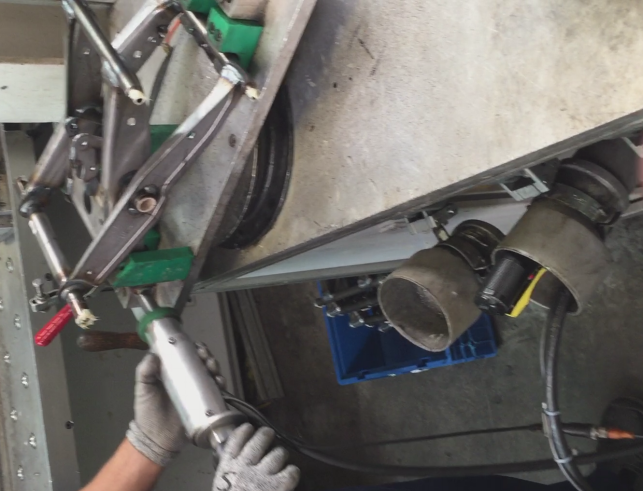

使用案例

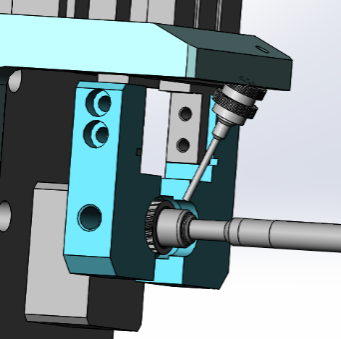

1.零件的外圆定量涂油装置
